SZE系列超薄安全光幕安全光柵,正面出光,橫截面積:13*28mm

分類：超薄安全光幕

我要咨詢

產品詳細

SZE系列超薄安全光幕安全光柵,正面出光,橫截面積:13*28mm

概述

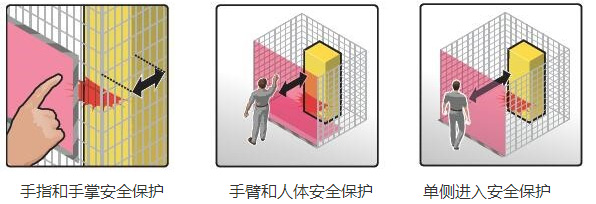

SZE系列安全光幕性價比極高，是實現危險點保護和單側進入保護的完美解決方案，自始至終幫助用戶輕松實現安全保護。
SZE正面出光型和SZF側面出光型安全光幕是展現“保護機器及操作人員純粹安全性”核心理念的典范之作，能夠精確保護機器和操作人員的安全。科力的每個產品系列都專為特定應用而設計，并充分考慮了周圍環境因素。
安全與效率的結合——實用性最佳
在各個行業，性價比極高的SZE系列安全光幕日復一日地保障人員，以及生產機器和系統（如應用在各種尺寸工件的加工機器中）的安全。

典型應用領域包括：

■ 機床行業 ■ 壓力機行業
■ 汽車行業 ■ 治具設備
■ 搬運及倉儲系統 ■ 焊接設備
■ 消費品和包裝行業 ■ 區域防護
■ 測試設備 ■ 食品制造業
■ 電子設備行業 ■ 熱壓成型機行業
■ 醫藥設備行業 ■ 機器人制造行業

SZE超薄型安全光幕安全光柵– 技術規格綜述

■ 2級安全保護
■ 無盲區/有盲區 可選
■ 分辨率：10/15/20/30/40/60 mm
■ 防護區域高度：60 mm至2000 mm
■ 在防護區域?qū)挾鹊淖詣?dòng)測距范圍達5m
■ 環境工作溫度：–30℃至+65℃
■ 外殼防護等級：IP 65
■ M12航空插頭

SZE系列基本型安全光幕廣泛適用于各種安全應用

針對極其有限的空間：連續性保護區域
SZE系列安全光幕可形成高分辨率的連續性保護區域，保護范圍涵蓋整個外殼，直至外殼末端，可以最大程度地縮短機器集成所需的安全距離。此外，SZE系列安全光幕的保護區域高度可達3m。因此，該產品允許超出安全區域上方和下方的距離遠小于現有安全標準。SZE系列安全光幕還能夠縮短操作人員與危險點之間的安全距離，有效提高生產效率。
堅固外殼：SZE系列安全光幕采用高強度鋁型材作為外殼，最大限度保證了安全光幕抗彎曲及抗撞擊能力。
只需上電：無需任何設置就可實現安全防護，且工作和故障診斷非常快速。

借助LED指示燈實現快速調試： SZ系列安全光幕無需預先配置即可實現所有基本功能，而且無需軟件即可完成調試過程。此外，部分型號還配備集成LED指示燈與診斷功能，有效縮短了調試時間。
即插即用式維護與更換：SZ系列安全光幕無需配置或接線即可快速進行維護。所有產品均采用精妙的支架設計與標準化的M12-4針插頭技術，簡化了各個設備的更換過程。此外，明亮的LED可以連續提供所有過程的狀態信息。
SZE系列安全光幕采用了堅固清潔的外形設計，確保產品能夠滿足功能要求。SZE系列安全光幕是專門設計用于操作防護應用，只需上電就可立即開始運行，無需大量的配置工作，并且其探測范圍還可以根據應用需要進行精確地調節。此外，該安全光幕還具有以下特性：
?集成了對齊LED指示燈，能夠用于快速準確地將發射器和接收器定位在最佳相對位置；
?配備紅色/綠色LED指示燈，能夠清晰地顯示安全光幕的當前工作狀態。

安全光幕安裝須知

注意：安裝位置是指安全光幕相對于機床上下模口的位置，即在保證安全距離的前提下，安全光幕的最下一束光不得高于下模口的下邊緣，最上束光不得低于上模口的上邊緣。這就涉及到安全光幕保護高度

安全距離的計算
為確保操作者人身安全，安全光幕的安裝位置必須符合安全距離的規定要求。否則，仍存在發生事故的可能。

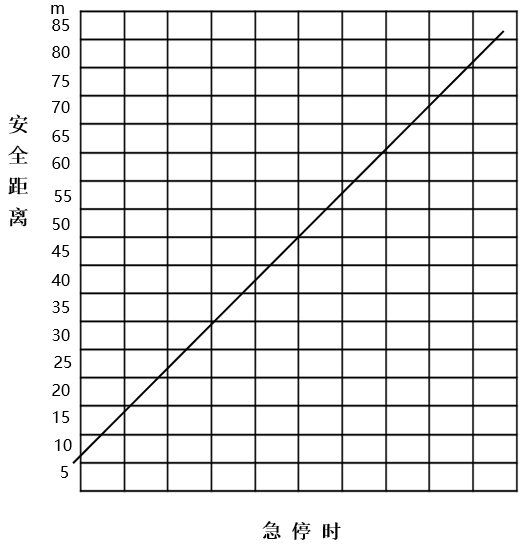

■ 安全距離是指光幕與模具刃口間的最小距離，其計算方法應根據壓力機的制動方式依公式計算，或參照下表確定。
■ 對于滑塊能在行程的任意位置制動停止的壓力機，安全距離：
Ds=1.6（T1+T2）
式中：Ds——安全距離，單位米
　　　1.6——人手的伸展速度，單位米/秒（m/s）
　　　T1——安全光幕的響應時間，0.02秒
　　　T2——設備的制動時間，即從制動開始到滑塊停止的時間，單位秒，從實制動情況測定
■ 對于滑塊不能在行程的任意位置制動停止的壓力機，安全距離：
Ds=1.6Ts
式中：Ds——安全距離，單位米
　　　1.6——人手的伸展速度，單位米/秒（m/s）
　　　Ts——從人手離開光幕（即允許起動滑塊）至設備滑塊到達下死點的時間，即滑塊的下行程時間，單位秒，可依下面公式計算或?qū)嶋H測定：
Ts=（1/2+1/N）T
式中：N ——離合器的接合槽數
　　　Tn——曲軸回轉一周的時間，單位秒

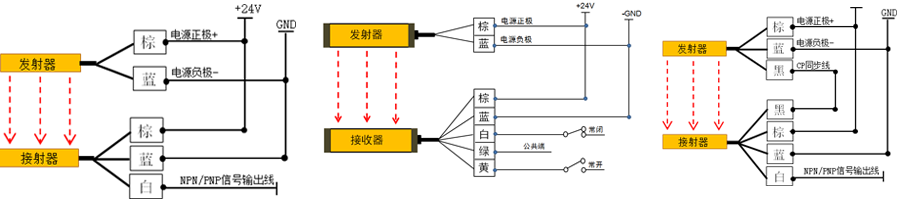

接線方式

光同步接線方式線同步接線方式繼電器輸出接線方式

指示燈狀態解讀

輸出形式	光幕狀態	受光器指示燈	輸出晶體管狀態
NPN型	通光	亮綠燈	ON	0.3W輸出電平≤1V
	遮光	亮紅燈	OFF	OPEN漏電流≤2mA
	故障	紅燈閃爍	OFF	OPEN漏電流≤2mA
PNP型	通光	亮綠燈	ON	0.3W 輸出電平≤1V
	遮光	亮紅燈	OFF	OPEN,DO0V 對地電阻10K
	故障	紅燈閃爍	OFF	OPEN,DO0V 對地電阻10K

技術參數

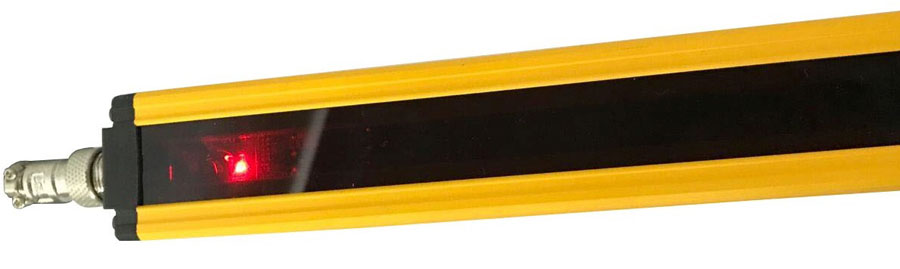

產品實物圖片
光幕類型	SZE
截面尺寸	13*28 mm
外殼防護等級	IP65
供電電壓	DC12V-36V±10%
響應時間	≤10ms
信號輸出	NPN/PNP/繼電器
同步類型	光同步/線同步
光束數量	4-500束
光軸間距	10mm/15mm/20mm/30mm/40mm/60mm
保護高度	60-2000mm
保護距離	0.1-3 m
光幕形式	對射型
抗干擾能力	10000Lux
外形材質	鋁合金
電路保護	反接保護/輸出短路保護
消耗功率	3-8W
工作溫度	-15℃--65℃
環境溫度	20C,RH≤85%
介電強度	DC30V.5A
絕緣電阻	＞100 MΩ
產品認證	CE ROHS

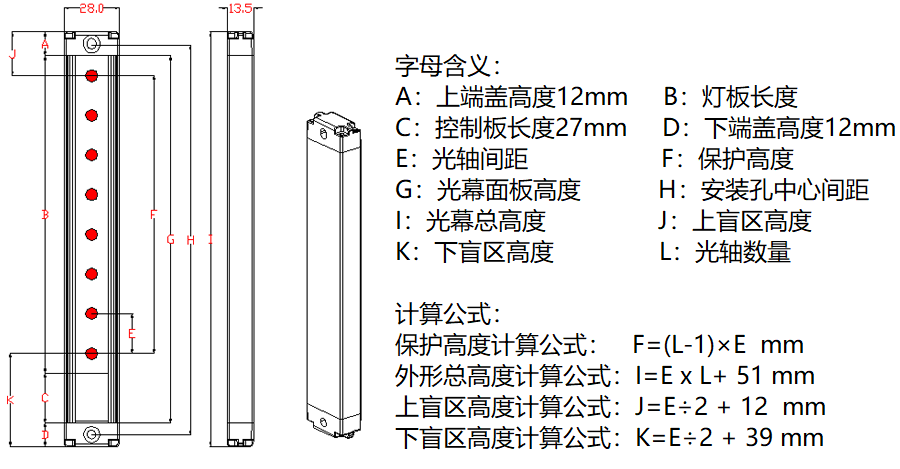

有盲區系列尺寸設計

無盲區系列尺寸設計

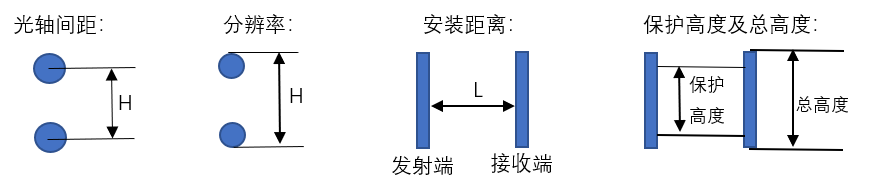

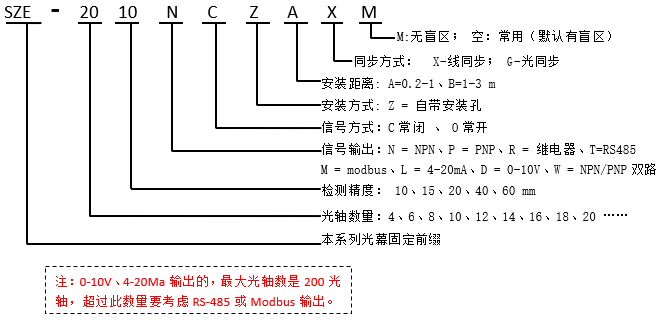

選型要素

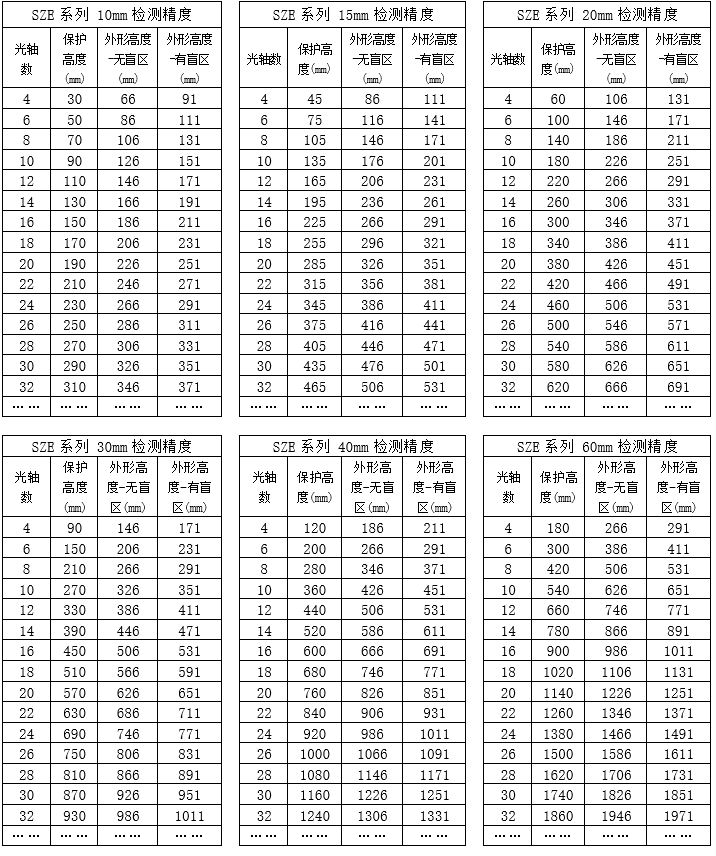

部分產品尺寸表
