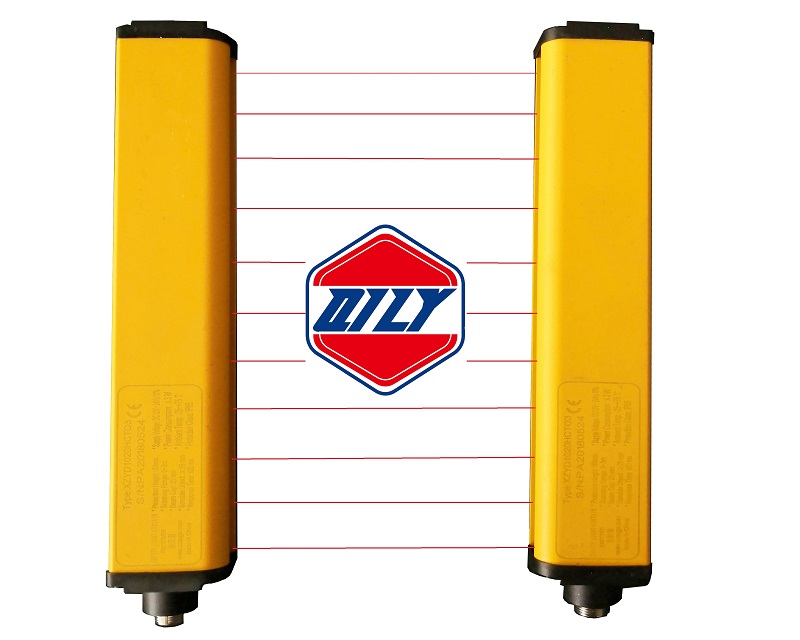

今天為大家講解下安全光幕如何安裝和接線，安全光幕的應用范圍也是比較廣的，下面小編介紹一下接線和安裝相對簡單一些，大家可以參考下：

安全光幕如何安裝和接線？

　　一、如何安裝？

　　1.確定好安裝位置。像注塑機、油壓機等一般都是安裝在正面2側，而有些非標設備就要依據實際情況來確定好安裝位置，達到保護的作用的同時，不妨礙正常工作。

　　2.打孔。確定好安裝在位置即可進行打孔。

　　3.安裝側裝支架和傳感器。支架和傳感器一起安裝，先將側裝支架安裝在傳感器的滑槽上，擰緊，再一起安裝到對應的孔位上。

　　4.接線和理線。下方第二大點詳細講如何接線，接好線之后，整理好安裝的傳輸線，并且固定起來，避免線太亂。

　　5.調試。最后一步進行調試，看安全光柵是否正常保護。

　　二、如何接線？

　　工作電源：DC24V≥1500mA。

　　工作狀態：通光狀態時發射器與接收器兩邊都是亮綠燈，擋光狀態時接收器一邊亮紅燈。

　　輸出狀態：通光時NPN信號線輸出OV，PNP信號線輸出24V。最大驅動電流≤200mA.擋光時NPN與PNP信號線無輸出，為懸空。

　　接線注意事項：

　　1.發射器棕色線VCC與接收器棕色線VCC相接，再接電源+24DC。

　　2.發射器黑色線GND與接收器黑色線GND相連，再接電源負極OV。

　　3.發射器灰色線CP與接收器灰色線CP相連。

　　4.接收器藍色線NPN信號輸出為OV，接繼電器負極或者接PLC端口。

　　5.接收器白色線PNP輸出信號為24V。接繼電器正極或者接PLC的端口。

　　注意：如果只需使用NPN或者PNP其中一條輸出信號線時。另一條必需用絕緣膠布包扎起來，避免造成短路！！！
