科力傳感器科技(東莞)有限公司

國內工業安全/檢測/測量光幕供應商

■機床行業                        ■壓力機行業
■汽車行業                       ■治具設備
■搬運及倉儲系統              ■焊接設備
■消費品和包裝行業         ■區域防護
■測試設備                        ■食品制造業
■電子設備行業                ■熱壓成型機行業
■醫藥設備行業                ■機器人制造行業

■ 2級安全保護
■ 無盲區/有盲區 可選

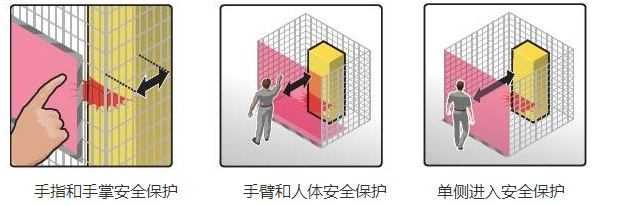

■ 分辨率：10/15/20/30/40/60 mm
■ 防護區域高度：60 mm至2000 mm
■ 在防護區域?qū)挾鹊淖詣?dòng)測距范圍達5m
■ 環境工作溫度：–30℃至+65℃
■ 外殼防護等級：IP 65
■ M12航空插頭
■ 備有帶頭部指示燈型號，更加便于指示

針對極其有限的空間：連續性保護區域 SZB系列安全光幕可形成高分辨率的連續性保護區域，保護范圍涵蓋整個外殼，直至外殼末端，可以最大程度地縮短機器集成所需的安全距離。此外，SZB系列安全光幕的保護區域高度可達3m。因此，該產品允許超出安全區域上方和下方的距離遠小于現有安全標準。SZB系列安全光幕還能夠縮短操作人員與危險點之間的安全距離，有效提高生產效率。 堅固外殼：SZA系列安全光幕采用高強度鋁型材作為外殼，最大限度保證了安全光幕抗彎曲及抗撞擊能力。 只需上電：無需任何設置就可實現安全防護，且工作和故障診斷非常快速。 借助LED指示燈實現快速調試： SZ系列安全光幕無需預先配置即可實現所有基本功能，而且無需軟件即可完成調試過程。此外，部分型號還配備集成LED指示燈與診斷功能，有效縮短了調試時間。 即插即用式維護與更換:SZ系列安全光幕無需配置或接線即可快速進行維護。所有產品均采用精妙的支架設計與標準化的M12-4針插頭技術，簡化了各個設備的更換過程。此外，明亮的LED可以連續提供所有過程的狀態信息。 SZB系列安全光幕備有頭部指示燈系列(選配）：更加直觀明了地知道工作狀態。針對極其有限的空間：連續性保護區域
      SZB系列安全光幕可形成高分辨率的連續性保護區域，保護范圍涵蓋整個外殼，直至外殼末端，可以最大程度地縮短機器集成所需的安全距離。此外，SZB系列安全光幕的保護區域高度可達3m。因此，該產品允許超出安全區域上方和下方的距離遠小于現有安全標準。SZB系列安全光幕還能夠縮短操作人員與危險點之間的安全距離，有效提高生產效率。
堅固外殼：SZA系列安全光幕采用高強度鋁型材作為外殼，最大限度保證了安全光幕抗彎曲及抗撞擊能力。
只需上電：無需任何設置就可實現安全防護，且工作和故障診斷非常快速。

借助LED指示燈實現快速調試： SZ系列安全光幕無需預先配置即可實現所有基本功能，而且無需軟件即可完成調試過程。此外，部分型號還配備集成LED指示燈與診斷功能，有效縮短了調試時間。
即插即用式維護與更換:SZ系列安全光幕無需配置或接線即可快速進行維護。所有產品均采用精妙的支架設計與標準化的M12-4針插頭技術，簡化了各個設備的更換過程。此外，明亮的LED可以連續提供所有過程的狀態信息。

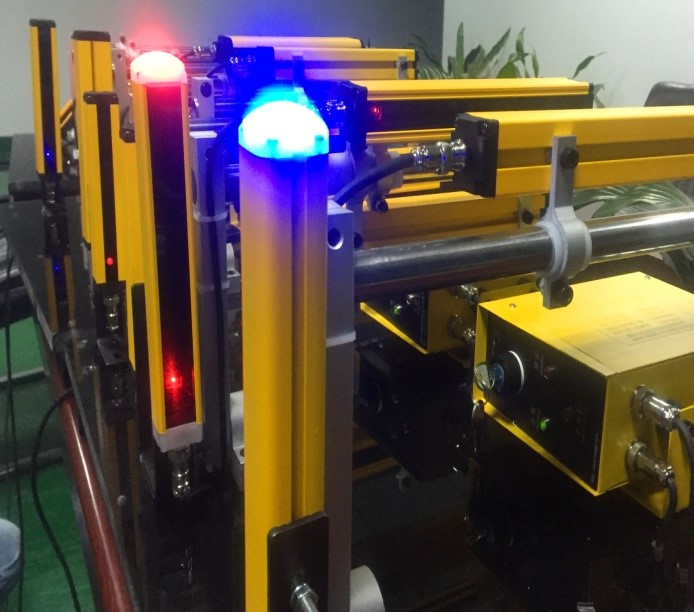

SZB系列安全光幕備有頭部指示燈系列(選配）：更加直觀明了地知道工作狀態。

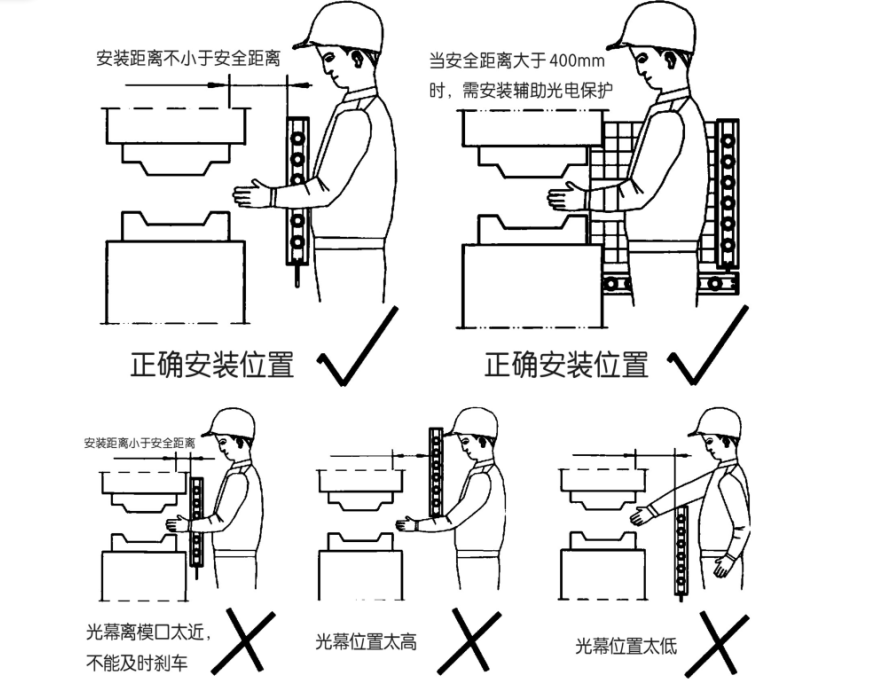

注意：安裝位置是指安全光幕相對于機床上下模口的位置，即在保證安全距離的前提下，安全光幕的最下一束光不得高于下模口的下邊緣，最上束光不得低于上模口的上邊緣。這就涉及到安全光幕保護高度 。

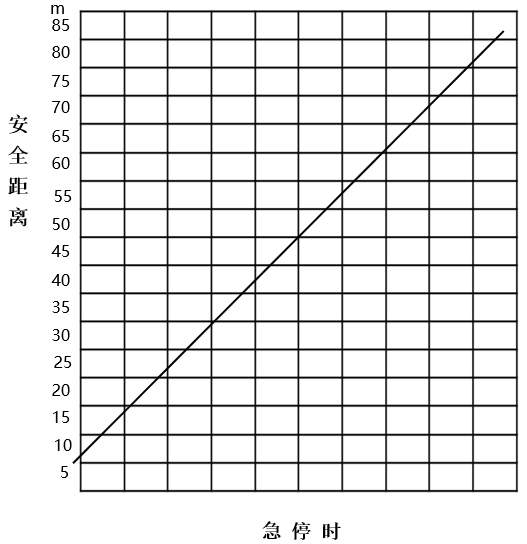

安全距離的計算
為確保操作者人身安全，安全光幕的安裝位置必須符合安全距離的規定要求。否則，仍存在發生事故的可能。
■ 安全距離是指光幕與模具刃口間的最小距離，其計算方法應根據壓力機的制動方式依公式計算，或參照下表確定。
■ 對于滑塊能在行程的任意位置制動停止的壓力機，安全距離：
Ds=1.6（T1+T2）
式中：Ds——安全距離，單位米
　　　1.6——人手的伸展速度，單位米/秒（m/s）
　　　T1——安全光幕的響應時間，0.02秒
　　　T2——設備的制動時間，即從制動開始到滑塊停止的時間，單位秒，從實制動情況測定
■　對于滑塊不能在行程的任意位置制動停止的壓力機，安全距離：
Ds=1.6Ts
式中：Ds——安全距離，單位米
　　　1.6——人手的伸展速度，單位米/秒（m/s）
　　　Ts——從人手離開光幕（即允許起動滑塊）至設備滑塊到達下死點的時間，即滑塊的下行程時間，單位秒，可依下面公式計算或?qū)嶋H測定：
Ts=（1/2+1/N）T
式中：N ——離合器的接合槽數
　　　Tn——曲軸回轉一周的時間，單位秒

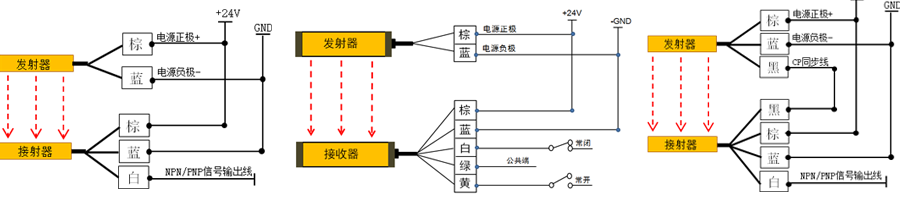

光同步接線方式                                                     線同步接線方式                                   繼電器輸出接線方式

輸出形式	光幕狀態	受光器指示燈	輸出晶體管狀態
NPN型	通光	亮綠燈	ON	0.3W輸出電平≤1V
	遮光	亮紅燈	OFF	OPEN漏電流≤2mA
	故障	紅燈閃爍	OFF	OPEN漏電流≤2mA
PNP型	通光	亮綠燈	ON	0.3W   輸出電平≤1V
	遮光	亮紅燈	OFF	OPEN,DO0V 對地電阻10K
	故障	紅燈閃爍	OFF	OPEN,DO0V 對地電阻10K

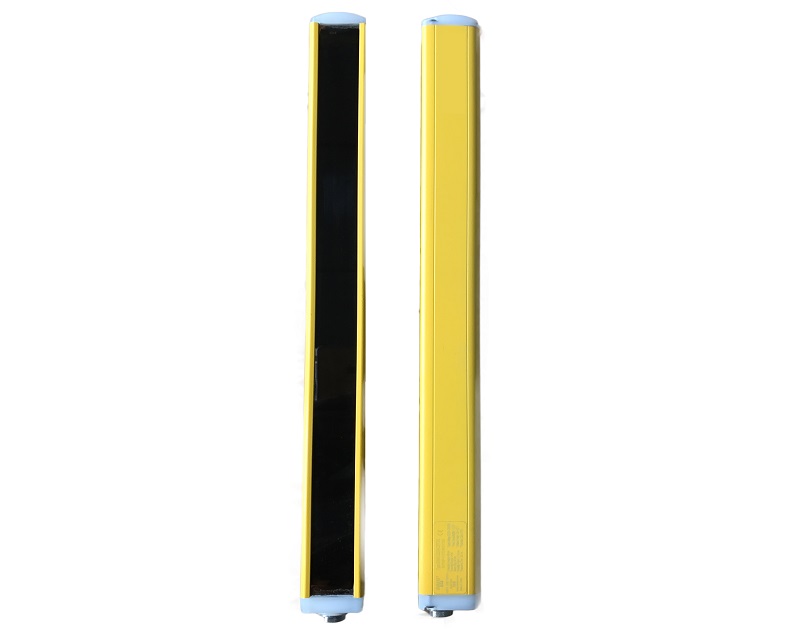

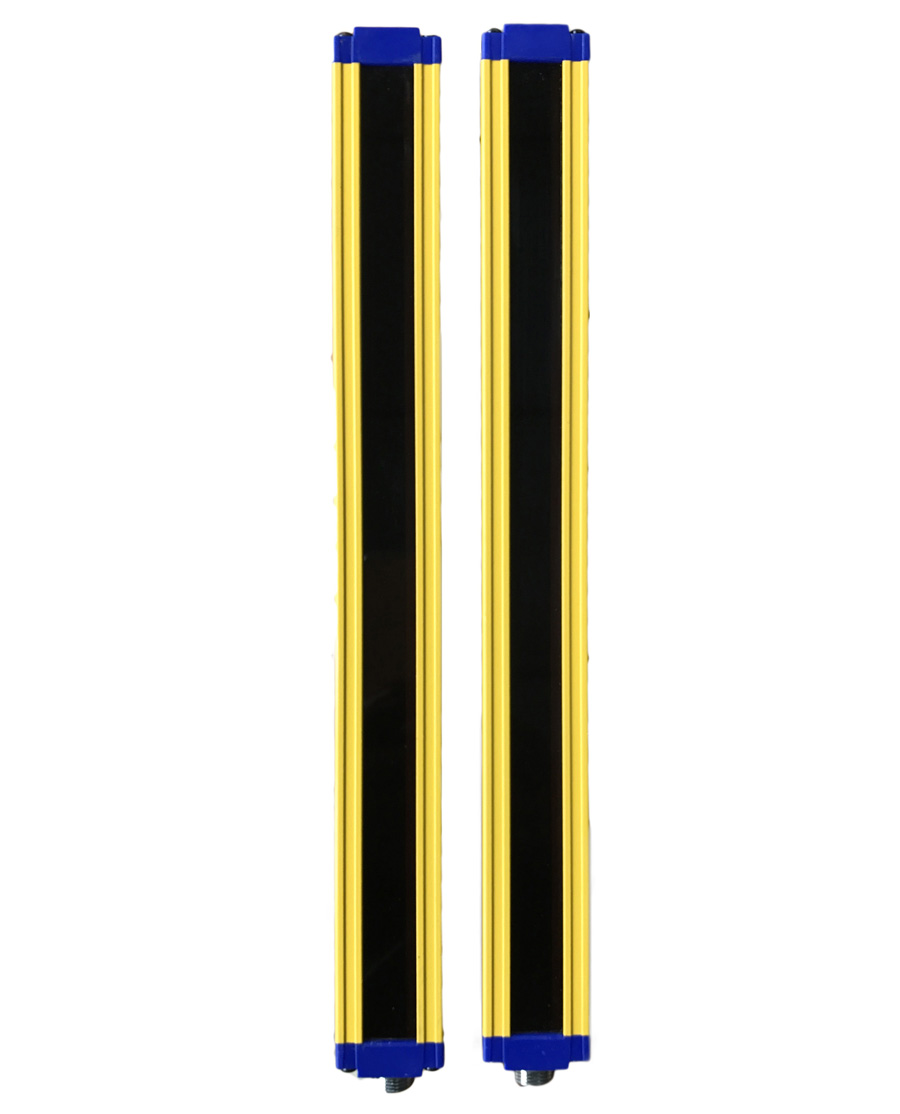

產品實物圖片
光幕類型	SZB
截面尺寸	30*30mm
外殼防護等級	IP65
供電電壓	DC12V-36V±10%
響應時間	≤10ms
信號輸出	NPN/PNP/繼電器
同步類型	光同步/線同步
光束數量	4-500束
光軸間距	10mm/15mm/20mm/30mm/40mm/60mm
保護高度	60-2000mm
保護距離	0.1-10 m
光幕形式	對射型
抗干擾能力	10000Lux
外形材質	鋁合金
電路保護	反接保護/輸出短路保護
消耗功率	3-8W
工作溫度	-15℃--65℃
環境溫度	20C,RH≤85%
介電強度	DC30V.5A
絕緣電阻	＞100 MΩ
產品認證	CE  ROHS

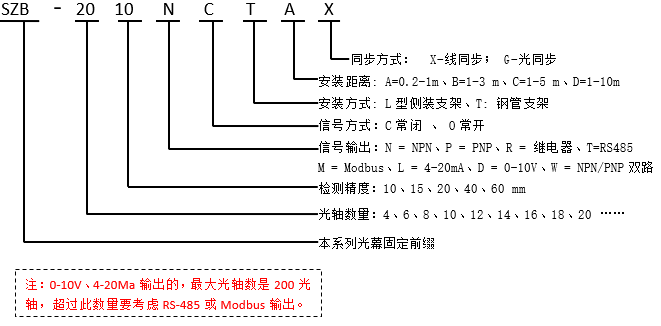

注：
1、本系列有兩種版本，選型時請與本公司業務員確認。
A：頭部有指示燈
B：頭部無指示燈

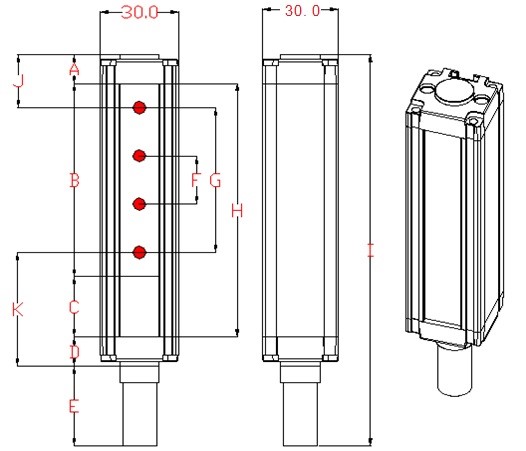

字母含義：
A：上端蓋高度14mm            B：燈板長度                C：控制板長度 27mm
 D：下端蓋高度15mm           E：插頭高度33mm       F：光軸間距
 G：保護高度                       H：光幕面板高度         I：光幕總高度
J：上盲區高度                      K：下盲區高度            L：光軸數量

計算公式：
保護高度計算公式：  G=(L-1)×F  mm
外形總高度計算公式：I=F x L+ 84（或70） mm
上盲區高度計算公式：J=F÷2 + 14  mm
下盲區高度計算公式：K=F÷2 + 55 mm
下盲區高度計算公式：K=F÷2 + 55 mm

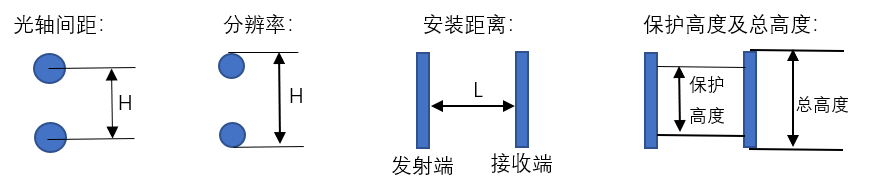

名詞解析：
